一、測量儀器的正確使用

　　操作前應熟悉各種儀器的構造、性能及各操作的部位和作用，觀測時不能騎腿或手扶腳架，一切操作均應手輕、心細、動作柔穩。

　　置平腳架時，應盡量適合自身的身高，旋轉時要均勻、松緊要適當，切不可過緊。轉動儀器前，必須先松開相應的制動螺旋，然后用手輕扶支架，不得手執望遠鏡，使儀器平穩旋轉，當儀器旋轉失靈或有雜音時，應立即查明原因妥善處置，嚴禁強力扳扭或拆卸、錘擊，以免損傷儀器。當儀器故障一時不能排除時，要向公司工程部測量儀器管理員說明情況，及時采取維護措施，以免加劇損害程度。

　　儀器制動螺旋應松緊適當，不可過松、尤其不可過緊。微動時應盡量保持微動螺旋在微動中線附近移動，不可旋轉過度，使螺旋彈簧完全壓縮或完全伸展，均對微動螺旋造成損傷。

　　操作中應避免用手觸及物鏡、目鏡和暴露的度盤，有灰塵時用軟毛刷輕輕撣去，切不可用手指或手帕等物擦拭，觀測結束后應及時戴好物鏡帽。

　　在施工過程中短距離遷站，可將儀器連同三腳架一起搬動。遷站前應將望遠鏡直立物鏡朝下，各部制動螺旋微微旋緊，并檢查腳架螺旋是否旋緊，腳架合攏后一手?jǐn)y持腳架肋下，一手緊握基座，置儀器于胸前，切不可單手提攜或肩扛，以免碰撞儀器，攜持儀器前進時要穩步中速行走。當距離較遠時應當拆卸儀器裝箱背置，途中如儀器在箱中出現晃動或異響，應立即開箱檢查弄清原因妥善處理。儀器在長途運輸時，要做到防震防潮工作且正放不可倒置。

　　測量儀器應存放于通風、干燥、溫度穩定的房間內，儀器柜不得靠近空調口或暖氣管，腳架、水準尺、檢測尺、三角對中桿一般豎向分別放置在特制的收納箱內。

　　測量儀器應避免日暴曬、雨淋，烈日下或用零星雨點時應撐傘測量。

　　警言：測量儀器似手機，怕曬、怕潮、怕水又怕磕碰，沒有玩壞的手機，只有摔壞或進水的手機。

　　二、全站儀的基本知識及操作規程

　　1、全站儀的基本知識

　　全站型電子速測儀簡稱全站儀，它是一種可以同時進行角度測量、距離測量、高程測量和數據處理，由機械、光學、電子元件組合而成的測量儀器。由于只需一次安置，儀器便可以完成測站上所有的測量工作，故被稱為“全站儀”。

　　全站儀具有角度測量（水平角、豎直角）、距離測量（平距、斜距）、高程測量、三維坐標測量、導線測量、交會定點測量和放樣測量等多種用途。如內置專用軟件后，功能還可進一步拓展。

　　全站儀上半部分包含有測量的四大光電系統，即水平角測量系統、豎直角測量系統、水平補償系統和測距系統。通過鍵盤可以輸入操作指令、數據和設置參數。以上各系統通過I/O接口接入總線與微處理機（俗稱CPU）聯系起來。

　　微處理機（CPU）是全站儀的核心部件，主要有寄存器系列（緩沖寄存器、數據寄存器、指令寄存器）、運算器和控制器組成。微處理機的主要功能是根據鍵盤指令啟動儀器進行測量工作，執行測量過程中的檢核和數據傳輸、處理、顯示、儲存等工作，保證整個光電測量工作有條不紊地進行。輸入輸出設備是與外部設備連接的裝置（接口），輸入輸出設備使全站儀能與磁卡（即儲存卡）和微機（電腦）等設備交互通訊、傳輸數據。

　　2、全站儀的使用方法

　　不同型號的全站儀，其具體操作方法會有較大的差異。下面簡要介紹全站儀的基本操作與使用方法。

　　1、全站儀的基本操作與使用方法

　?。?）測量前的準備工作

　　1）電池的安裝（注意：測量前電池需充足電）：1把電池盒底部的導塊插入裝電池的導孔；2按電池盒的頂部直至聽到“咔嚓”響聲；3向下按解鎖鈕，取出電池。

　　2）儀器的安置：在測量場地上選擇一點作為測站，將全站儀安置于點，用三腳架使其對中、粗平（圓水準氣泡及下對點大致居中）至精平（下對點、圓水準氣泡及長水準氣泡精確居中）。

　　3)開機：按“ON”開機后儀器自檢，若儀器顯示板顯示“超出”或“Out of range”提示，表示儀器未整平，應重新平整儀器。注意觀察測量模式P1界面：棱鏡常數PC：-30°、PPM氣象改正值：0、電池容量、測量目標圖標：棱鏡、反射片、無棱鏡、實時溫度及氣壓改正值。等信息。

　　4）豎直度盤和水平度盤指標的設置

　　豎直度盤指標設置：松開豎直度盤制動鈕，將望遠鏡縱轉一周（望遠鏡處于盤左，當物鏡穿過水平面時），豎直度盤指標即已自動設置，隨即聽見一聲鳴響，并顯示出豎直角。

　　水平度盤指標設置：松開水平制動螺旋，旋轉照準部360，水平度盤指標即自動設置。隨即一聲鳴響，同時顯示水平角。

　　注意：每當打開儀器電源時，必須重新設置和的指標。

　　5）調焦與照準目標：1目鏡調焦：用望遠鏡對準目標，將目鏡順時針旋到底，再反時針方向慢慢旋轉至十字絲成像最清晰；2照準目標：前需松開垂直、水平制動鈕，用上部粗照準器瞄準目標使其進入視場后固定兩制動鈕；3物鏡調焦：旋轉望遠鏡調焦環至目標成像至最清晰；4精確照準目標：用豎直與水平微動手輪使十字絲精確照準目標；5消除視差：當觀測者眼睛在目鏡前稍微移動時，若出現目標成像與十字絲間的相對位移而引起的照準誤差稱為視差。視差會使觀測讀數產生誤差，在觀測前應予以消除，可以通過正確的調焦消除，即再次進行調焦，直至使目標成像到十字絲間不存在視差。

　?。?）角度測量

　　1）首先從顯示屏上確定是否處于角度測量模式，如果不是，則按角度測量鍵使其處于角度測量模式。

　　2）盤左瞄準左目標A,按置零鍵，使水平度盤讀數顯示為0°00′00〃，順時針旋轉照準部，瞄準右目標B，讀取顯示讀數即為兩方向間的水平夾角。

　　3）同樣方法可以進行盤右觀測。

　　4）如果測豎直角，可在讀取水平度盤的同時讀取豎盤的顯示讀數。

　　
　?。?）距離測量

　　1）設置棱鏡常數：測距前須將棱鏡常數輸入儀器中，儀器會自動對所測距離進行改正。檢測全站儀棱鏡常數方法：在較平整的砼地面用鋼尺標出≥15m以上倆個固定點，置全站儀至一點，對中桿及棱鏡置平至另一點，在全站儀設置里棱鏡常數輸入“0”并用棱鏡模式測量倆點的距離，如測距是14.970m，則說明棱鏡常數為“-30”；如測距是15.000m，則說明棱鏡常數為“0”；如測距是15.030m，則說明棱鏡常數為+30mm，

　　2）設置大氣改正值或氣溫、氣壓值：光在大氣中的傳播速度會隨大氣的溫度和氣壓而變化，15℃和760mmHg是儀器設置的一個標準值，此時的大氣改正為0ppm。實測時，可輸入溫度和氣壓值，全站儀會自動計算大氣改正值PPM（也可直接輸入大氣改正值），并對測距結果進行改正。

　　應注意：有些型號的全站儀自帶感應溫度氣壓的設備的，無需設置大氣改正值或氣溫、氣壓值。

　　3）儀高及鏡高設置：通過手動利用鋼尺量取儀器高度或儀器自動測量儀器高度值，輸入到全站儀相應位置，棱鏡高度根據前視作業情況實時改動測量。

　　4）距離測量：照準目標棱鏡中心，按測距鍵，距離測量開始，測距完成時顯示斜距、平距、高差。HD為水平距離，VD為傾斜距離。全站儀的測距模式有精測模式、跟蹤模式、粗測模式三種。精測模式是最常用的測距模式，測量時間約2.5S，最小顯示單位1mm；跟蹤模式，常用于跟蹤移動目標或放樣時連續測距，最小顯示一般為1cm，每次測距時間約0.3S；粗測模式，測量時間約0.7S，最小顯示單位1cm或1mm。在距離測量或坐標測量時，可按測距模式（MODE）鍵選擇不同的測距模式。

　　應注意：有些型號的全站儀在距離測量時不能設定儀器高和棱鏡高，顯示的高差值是全站儀橫軸中心與棱鏡中心的高差。

　?。?）坐標測量

　　1）設定測站點的三維坐標。

　　2）設定后視點的坐標（俗稱坐標建站）或設定后視方向的水平度盤讀數為其方位角（俗稱方位角建站）。當設定后視點的坐標時，全站儀會自動計算后視方向的方位角，并設定后視方向的水平度盤讀數為其方位角。

　　3）設置棱鏡常數。

　　4）設置大氣改正值或氣溫、氣壓值。

　　5）量儀器高、棱鏡高并輸入全站儀。

　　6）照準目標棱鏡，按坐標測量鍵，全站儀開始測距并計算顯示測點的三維坐標

　?。?）全站儀數據通訊

　　全站儀的數據通訊是指全站儀與電腦之間進行的雙向數據交換。其數據通訊的方式主要用兩種：一種是全站儀內配置的PC卡（俗稱儲存卡）進行數據通訊，特點是通用性強，各種電子產品間均可互換；另一種時利用全站儀的通訊接口，通過電纜線進行數據傳輸。

　　3、建筑工程施工中全站儀坐標放樣步驟

　　1）建站（俗稱給全站儀個方向）：選取倆個已知點控制點，一個作為測站點，另一個為后視點；

　　2）取出全站儀：將儀器置于測站點，進行對中、粗平、精平平后量取儀器高；

　　3）將對中桿及棱鏡組合安置于后視點，轉動全站儀將十字絲中心對準棱鏡中心；

　　4）開啟全站儀，選擇“程序”進入程序界面，選擇“坐標放樣”，進入坐標放樣界面選擇設置方位角，進入后設置測站點點名，輸入測站點坐標、高程及全站儀儀高，按確定鍵后進入設置后視點界面，設置后視點點名，輸入后視點及高程，然后將全站儀十字絲再次精調對準至棱鏡中心，并按下顯示界面“是”，則設置完畢；

　　5）退出測站設置界面，進入坐標測量界面，再次將全站儀十字絲精調對準至棱鏡中心，測量出后視坐標實測值，與設計后視點坐標值對比誤差≤5mm，方可進入放樣點界面；

　　6）進入放樣點界面，首先輸入儀器高，點確定，接著輸入放樣點點名，確定后輸入放樣點坐標及高程，完成確定后輸入棱鏡高，此時放樣點參數設置完畢，才能開始進行放樣。

　　4、如何延長全站儀的使用壽命

　　1）長時間不用儀器應該將電池取出，并對電池定期充電已達到保養效果，充電完成后應放置于干燥安全的地方，避免電池長期放電造成電解液外冒從而損壞儀器;

　　2）保持儀器干燥。不要濕手接觸儀器，水可能造成儀器損壞，直接影響到測量的精度以及使用的壽命;

　
　　3）儀器是復雜的電子設備，防止儀器受到撞擊或粗暴的使用，以免造成嚴重?fù)p壞;

　　4）遇到惡劣天氣時，請適當使用儀器；如遇雷雨天氣，最好不要使用儀器，以免對儀器造成損壞;

　　5）盡量避免在高壓線或高大建筑物下使用儀器，這樣會影響儀器測角不精準。

　　5、全站儀使用誤區

　　1）初步使用測量儀器時，大家伙都會感覺這是個比較精密的儀器，對其敬而遠之，生怕弄壞了讓賠償？

　　答：首先聲明一點，本公司測量儀器如果是被公司員工正常使用或?qū)W習損壞，不會讓其賠償。再次就是對于初學全站儀者均比較好奇，什么都想動但又不知道動了什么鍵，所以會造成儀器設置混亂，使其測量精度下降而造成誤差甚至是錯誤，但并非儀器壞了，只要不是硬件損壞，儀器軟件均可回復，本人認為所有的測量儀器均像手機，剛買回來估計開機鍵都找不到，玩了倆天，不看手機估計都能打字發短信了。

　　
　　處理方法：任何測量儀器操作者在使用儀器時，均要先把儀器的基本設置設置準確方可進行放線施工。

　　2）全站儀怕什么？有的項目部為什么會成為全站儀殺手？

　　答：全站儀首先是由由機械、光學、電子元件組合而成的測量儀器，內部均是比較精密的元件組合而成。我本人總結為：第一全站儀忌磕碰，第二全站儀忌潮濕。有同事會說怎么和手機的缺點一樣啊，其實就是這樣，不信的話你把你的手機摔地上或丟水盆里試試。

　　
　　有的項目部之所以會成為全站儀殺手，就是項目部管理人員對全站儀使用不愛惜，出現亂丟棄、不輕拿不輕放、不維護不保養、下雨天無任何防雨措施強行進行施工放樣工作。

　　3）全站儀怎樣置鏡即準確又快捷？

　　答：首先要先了解全站儀置鏡必備的三個基本事項，第一下對點，第二圓水準氣泡，第三長水準氣泡。當我們初學時，教科書上或老師教我們是順序是，1、腳架先大致對中—2、置上全站儀—3、看下對點—4、挪動腳架使儀器大致對中下對點--5、再調整2至3腿的腳架使圓水準氣泡居中—6、再調整三個焦螺旋使長水準管氣泡居中—7、然后看下對點是否居中—8、不居中則送底座螺栓，使其全站儀在腳架平臺上局部移動—然后再調整焦螺旋使下對點、圓水準氣泡、長水準管氣泡三點居中至精準，以上共需8個步驟，效率低下并且操作人員心理易于躁動。

　　
　　處理方法：置鏡全站儀快捷方法我總結為：“兩腿松”,這樣基本是一氣呵成不拖泥帶水，置鏡時間慢則60′快則20′，1、腳架先大致對中，踩入地面一個支腿，使其牢固--2、置上全站儀--3、松開其余倆個腳架支腿螺栓，一手卡主螺栓位置，一腿頂住螺栓位置，防止腳架滑動損壞儀器，一眼看下對點使其居中，另一手放再儀器螺旋上使其圓水準氣泡居中后，則倆手呼應使其腳架支腿踩入地面，但下對點及圓水準氣泡依舊居中，方可擰緊螺栓，使其腳架固定（兩腿松、一氣呵成）--4、調整焦螺旋精平方可，只需四步就可完成，并且快而準。

　　4）如果全站儀測距不準（幾十米的距離居然差上了一個厘米），誤差大等問題，為什么檢測后儀器精度又符合儀器精度標準？
　　
　　答：如以上問題則不是全站儀的問題，主要是一些使用方法不當造成的，如全站儀置鏡下對點對中有誤差、置鏡腳架沒有踩實、儀器長水準氣泡不居中、后視置鏡或前視置鏡氣泡不居中等原因共同造成的，解決這種問題的方法就是平下心來，反復的排出人為的因素再看是不是儀器的原因。

　　5）全站儀建站和坐標放樣時會出現30mm左右的誤差時，反復的檢查不出問題，則認為是儀器不準。

　　答：以上原因在建站時就出現這樣的問題這說明全站儀的棱鏡常數未設置好，因?yàn)槔忡R常數誤差正好是30mm。如果是建站沒有問題，棱鏡常數也正確，復測以前的放樣樁出現3cm左右的誤差，則要反復的核對，也許是控制樁移位了。

　　6）在坐標測量的時候?yàn)槭裁础霸O(shè)置方位角”沒有用？

　　
　　答：請先確認你的全站儀是否完全整平，當全站儀在沒有完全整平（俗稱“補償超限”）的情況下，是不能設置的，這是一個程序?qū)θ緝x的保護。因?yàn)槿绻阍O(shè)置了方位角，測得的數據也是不準確的，這個可以避免出現不必要的錯誤。處理方法：精確整平全站儀后再進行設置。

　　7）當我用全站儀測量，在測量過程中發現i角不準，是否可以用檢測水準儀的方法來檢測全站呢？

　　
　　答：用校正水準儀i角的方法來校正全站儀i角是不行的。如果你用校正水準儀十字絲的方法來校正全站儀十字絲，那你這臺全站儀將不能正常使用。因?yàn)槟阋坏﹦恿巳镜氖纸z，那么這臺全站的三軸（三軸包括：發射軸，接收軸，視準軸）必須重調。因?yàn)槿緝x的三軸一旦不共軸則會出現照準棱鏡中心不測距的故障，所以禁止項目上管理人員用螺絲刀或撥針對全站儀進行校正調整。

　　
　　處理方法1：先精平全站儀后找到遠處一個固定物（樓房上的天線或者避雷針等），仰角在45°左右，也可以進行i角校正。步驟是：開機-ESC-配置-儀器參數設置-垂直角過零基準設置-盤左照準目標-按是-再盤右照準目標-按是。如果還是出現偏差則急需用方法2去處理。

　　
　　處理方法2：將儀器拿到儀器鑒定中心讓師傅在專業的校正平臺上對儀器進行i角調整

　　8）為什么全站儀測量出來的距離比我用尺子量的距離短（長）？

　　答：用尺子量全站儀測出的距離，第一可能尺子存在誤差，第二人為誤差。全站儀的精度是2+2PPM，則說明1000m最大誤差也就4毫米，因此肯定不能以尺子來衡量全站儀。如果還是堅持全站儀是全站儀測距不準確，則有以下兩種發現問題的自檢方法：

　　
　　自檢方法1:找另外一臺全站儀（所有指標均合格）使用比測的方法來對全站儀進行調整；

　　
　　自檢方法2:在沒有其他全站儀的情況下，可以通過以下方法檢測：首先選一平坦砼場地在A點安置并整平全站儀，用全站儀豎絲仔細在地面標定出同一直線上間隔約50m的A、B、C三點，并準確對中地安置反射棱鏡。然后置鏡全站儀至A點，設置溫度與氣壓數據后，精確測出AB、AC的平距。再置鏡全站儀到B點并精準對中，精確測出BC的平距?？梢缘贸鋈緝x測距常數：K＝AC－(AB＋BC)，K值應接近或等于O，若｜K｜＞5mm，則要進行校正。

　　
　　處理方法:以上倆種方法任何一種檢測出儀器用問題，均將全站儀拿到儀器鑒定中心通過基線來校正或緊急交付于公司工程部測量儀器管理員做維修處理。

　　三、激光電子經緯儀的基本知識及操作規程

　　1、經緯儀基本常識

　　經緯儀是測量水平角和豎直角的測量儀器，是根據測角原理設計的，目前常用的是光學經緯儀和激光電子經緯儀。

　　光學經緯的水平度盤和豎直度盤用玻璃制成，在度盤平面的周誒邊緣刻有等間隔的分劃線，兩相鄰分劃線間距所對的圓心角稱為度盤的格值，又稱度盤的最小分格值。一般以格值的大小確定精度分為：DJ6度盤格值為1°； DJ2度盤格值為20′ ；DJ1（T3）度盤格值為4′。

　　按精度從高精度到低精度分：DJ07、DJ1、DJ2、DJ6、DJ30等（D,J分別為大地和經緯儀的首字母）。

　　電子經緯儀在結構及外現上和光學經緯儀相類似，主要不同點在于讀數系統，它采用光電掃描和電子元件進行自動讀數和液晶顯示。電子測角雖然仍舊是采用度盤來進行，但不是按度盤上的刻劃，用光學續數法讀取角度值，而是以度盤上取得電信號，再將電信號轉換成角度值。 電子測角的度盤主要有編碼度盤、光柵度盤和動態測角度盤三種形式。

　　電子經緯儀的主要特點是：采用電子測角系統，實現了測角自動化、數字化，能將測量結果自動顯示出來，減輕了勞動強度，提高了工作效率

　　光學經緯儀和電子經緯儀的相同之處：均是用來測量水平角和豎直角的測量儀器；不同之處是：光學經緯儀采用讀數時看刻度盤上刻的角度值，由人用眼睛看直接讀取數值；電子經緯儀采用光敏元件來讀取數字編碼度盤上的角度值，并直接顯示到顯示屏上。

　　經緯儀是測量任務中用于測量角度的精密測量儀器，可以用于測量角度、工程放樣以及粗略的距離測量。整套儀器由儀器、腳架部兩部分組成。

　　經緯儀的工作原理：經緯儀包括基座、度盤（水平度盤和豎直度盤）和照準部三個部分?；脕碇握麄€儀器；水平度盤用來測量水平角和豎直度盤用來測量豎直角；照準部上有望遠鏡，用望遠鏡瞄準測量目標。

　　2、激光電子經緯儀操作規程

　?。?）電子經緯儀架設儀器：將經緯儀放置在架頭上，使架頭大致水平，旋緊連接螺旋。

　?。?）對中：目的是使儀器中心與測站點位于同一鉛垂線上?？梢砸苿幽_架、旋轉腳螺旋使對中標志準確對準測站點的中心。

　?。?）整平：電子經緯儀整平的目的使儀器豎軸鉛垂，水平度盤水平。根據水平角的定義，是兩條方向線的夾角在水平面上的投影，所以水平度盤一定要水平。

　　粗平：伸縮腳架腿，使圓水準氣泡居中。

　　檢查并精確對中：檢查對中標志是否偏離地面點。如果偏離了，旋松三角架上的連接螺旋，平移儀器基座使對中標志準確對準測站點的中心，擰緊連接螺旋。

　　經緯儀精平：旋轉腳螺旋，使管水準氣泡居中。

　　（4） 電子經緯儀瞄準與讀數

　　1） 目鏡對光：目鏡調焦使十字絲清晰。

　　2） 瞄準和物鏡對光：粗瞄目標，物鏡調焦使目標清晰。注意消除視差。精瞄目標。

　　3） 讀數：調整照明反光鏡，使讀數窗亮度適中，旋轉讀數顯微鏡的目鏡使刻劃線清晰，然后讀數。

　　3、激光電子經緯儀的自檢規程及校正方法

　?。?）水準管軸（俗稱長水準氣泡）垂直于儀器豎軸的檢驗與校正

　　1）檢驗：初步整平儀器，轉動照準部使水準管平行于一對腳螺旋連線，轉動這對腳螺旋使氣泡嚴格居中；然后將照準部旋轉180?，如果氣泡仍居中，則說明條件滿足，如果氣泡中心偏離水準管超過一格，則需要校正。

　　2）校正：先轉動腳螺旋，使氣泡返回偏移值的一半，再用校正撥針撥動水準管校正螺釘，使水準管氣泡居中。如此反復檢校，直至水準管旋轉至任何位置時水準管氣泡偏移值都在一格以內。（只要求項目管理人員了解發現問題，禁止私自校正儀器）

 　　（2）十字絲豎絲垂直于橫軸的檢驗與校正

　　1）檢驗：用十字絲交點瞄準一清晰的點狀目標P，轉動望遠鏡微動螺旋，使豎絲上、下移動，如果P點始終不離開豎絲，則說明該條件滿足，否則需要校正。

　　2）校正：旋下十字絲環護罩，用小螺絲刀松開十字絲外環的4個固定螺釘，轉動十字絲環，使望遠鏡上、下微動時， P點始終在豎絲上移動為止，最后用螺絲刀旋緊十字絲外環固定螺釘。（只要求項目管理人員了解發現問題，禁止私自校正儀器）

　?。?）橫軸垂直于儀器豎軸的檢驗

　　檢驗:在離墻面約30m處安置經緯儀，盤左瞄準墻上高處一目標P（仰角約30°），放平望遠鏡，在墻面上定出A點；盤右再瞄準P點，放平望遠鏡，在墻面上定出B點；如果A、B重合，則說明條件滿足；如果A、B相距大于5mm，則需要校正。

　　由于橫軸校正螺栓密封在儀器內部，該項校正應由儀器維修人員進行。（只要求項目管理人員了解發現問題，禁止私自校正儀器）


　?。?）豎盤指標差的檢驗與校正


　　1）經緯儀豎盤指標差的自檢方法可總結為：儀器整平后，對準同一點進行盤左盤右測量，得出豎盤指標差=1/2(L+R-360)<18＂或=1/2（a右- a左）<18＂的儀器方可正常使用。否則應停止使用，交由管理員處進行統一報修。


　　2）校正：由于各種儀器型號太多，校正方法也不盡相同。如蘇一光LT2經緯儀校正方法：先開機但不要轉動儀器過0，按住切換鍵3秒，直到顯示面板顯示水平角的位置顯示“1”，這時再轉動望遠鏡過0，盤左照準平行光管，短按開機鍵，剛才的“1”會變?yōu)椤?”轉到盤右照準，短按開機鍵，校正完成。（只要求項目管理人員了解發現問題，禁止私自校正儀器）

　?。?）經緯儀2C值的檢驗與校正

　　檢驗： J2經緯儀（2＂全站儀）水平角的自檢方法可總結為：儀器整平后，對準同一點進行盤左盤右測量，其2C=（L-R±180）<18＂的儀器方可正常使用。否則應停止使用，避免出現樓層大線不方正。

　　由于校正螺栓密封在儀器內部且考慮到校正的繁瑣性，該項校正應由儀器維修人員進行。（只要求項目管理人員了解發現問題，禁止私自校正儀器）

　　（6）對點器檢查

　　檢驗：對準地面上一個點，旋轉180度，觀測對點是否偏移，偏移量≥5mm則需要校正。

　　此項校正需有專業維修人員及專業維修固定平臺方可進行維修處理。（只要求項目管理人員了解發現問題，禁止私自校正儀器）

　　4、激光電子經緯儀常見故障的主要原因

　　(1)不開機:主要原因有：1）電池電量不足2）電池觸點氧化接觸不良3）電源未接通或連接不良，4）顯示屏故障，5）主板故障表現為讀數跳盤或轉動顯示角度不變。

　　(2)豎軸卡死：主要原因有潤滑油流失、不潔之物混成油泥而增大軸系摩擦阻力。

　　(3)垂直角故障，不過零且讀數混亂：

　　不過零---安平儀器打開電源，儀器正鏡時旋轉望遠鏡過零，儀器能顯示出垂直角度值或補償超差。若不能顯示則儀器存在不過零的問題，需對儀器過零電壓測試點上測試過零電壓并調整至要求范圍。

　　讀數混亂---安平儀器緊鎖水平，瞄準固定目標上下旋轉望遠鏡360度照準同一目標，觀察垂直度盤的顯示值是否連續變化。若不能按順序變化則未讀數混亂：一是垂直度盤模擬信號太大或太小，二是讀數頭故障，三是光柵度盤間距發生變化，四是主板損壞造成的。

　　(4)水平角故障：安平儀器打開電源，儀器正鏡時旋轉望遠鏡過零。緊鎖水平軸，瞄準固定目標上下旋轉望遠鏡360度照準同一目標，觀察水平度盤的顯示值是否連續變化。若不能按順序變化則未讀數混亂：一是水平度盤模擬信號太大或太小，二是讀數頭故障，三是光柵度盤間距發生變化，四是主板損壞造成的。

　　(5)電子補償器失常：安平儀器打開電源，儀器正鏡時旋轉望遠鏡過零。若垂直角度無顯示，順時針或反時針旋轉焦螺旋20分左右。一是若垂直角度有顯示，則說明電子補償器松動移位，二是若垂直角度有顯示，但在5秒內不穩定數字不停的閃爍變換，則為補償器損壞，三若垂直角度無顯示則直接判定為補償器損壞。

　　只要求項目管理人員了解儀器出現的故障原因，禁止私自校正儀器）

　　四、水準儀的基本知識及操作規程

　　1、水準儀的基本常識

　　水準測量的原理：利用水準儀提供的水平視線，借助于帶有分劃的水準尺，直接測定地面上兩點間的高差，然后根據已知點高程和測得的高差，推算出未知點的高程。

　　水準儀按結構分為微傾水準儀、自動安平水準儀、激光水準儀和數字水準儀(又稱電子水準儀)。按精度分為精密水準儀和普通水準儀

　　水準儀按其精度和用途分為DS0.5、DS1、DS2、DS3等幾種等級，其下標表示每千米水準測量的誤差（單位：mm）。

　　水準儀型號都以DS 開頭，分別為"大地"和"水準儀"的漢語拼音第一個字母，通常書寫省略字母DS。其后"0.5"、"1"、"2"、"3"等數字表示該儀器的精度。S3級水準儀又稱為普通水準儀，用于中國國家三、四等水準及普通水準測量，S0.5級和S1級水準儀稱為精密水準儀，用于中國國家一、二等精密水準測量:

　　DS3水準儀用于一般工程水準測量，即三、四等水準測量，每千米往返高差中數偶然中誤差≤3mm；DS1水準儀用于精密水準測量，即國家二等水準測量，每千米往返高差中數偶然中誤差≤1mm。

　　水準儀由測量望遠鏡、水準管和基座三個主要部分組成。測量望遠鏡能夠進行正確的瞄準與讀數的重要條件是：目標必須成像于十字絲平面上。其具體操作和檢驗方法是：首先轉移目鏡調焦螺旋使十字絲像更清晰，然后轉動物鏡調焦螺旋使目標像更清晰。

　　檢驗視差的方法是：十字絲和目標像很清晰，并且把眼睛微微上下或左右移動時，沒有發現十字絲和目標像有相對移動；反之則稱為“視差”，此時應重復以上操作，使視差消除為止。

　　水準器分為水平管和水準器兩種，水準管的置平精度相對較高，固我們現在所使用的水準儀均配置的是水準管。

　　水準管為圓柱形玻璃管，內壁磨成一定半徑的圓弧，灌注酒精后加熱封閉。冷卻后形成酒精蒸汽的氣泡成為水準氣泡。圓柱管外壁刻有2cm間距的分劃。水準管的分劃值又稱為靈敏度，分劃值越小，說明水準管靈敏度越高，儀器的精度越高。DS3水準儀的分劃值一般為20″/2mm。

　　2、水準儀的操作方法

　　水準儀的使用包括:安置、粗平、瞄準、精平、讀數  五個步驟。

　?。?）安置:安置是將儀器安裝在可以伸縮的三腳架上并置于兩觀測點之間。 首先打開三腳架并使高度適中，用目估法使架頭大致水平并檢查腳架是否牢固，然后打開儀器箱，用連接螺旋將水準儀器連接在三腳架上。

　　（2）粗平:粗平是使儀器的視線粗略水平，利用腳螺旋置圓水準氣泡居于圓指標圈之中。具體方法:用儀器練習。在整平過程中，氣泡移動的方向與大拇指運動的方向一致。

　　(3) 瞄準:瞄準是用望遠鏡準確地瞄準目標。 首先是把望遠鏡對向遠處明亮的背景，轉動目鏡調焦螺旋，使十字絲最清晰。再松開固定螺旋，旋轉望遠鏡，使照門和準星的連接對準水準尺，擰緊固定螺旋。最后轉動物鏡對光螺旋，使水準尺的清晰地落在十字絲平面上，再轉動微動螺旋，使水準尺的像靠于十字豎絲的一側。

　?。?）精平:精平是使望遠鏡的視線精確水平。微傾水準儀，在水準管上部裝有一組棱鏡，可將水準管氣泡兩端，折射到鏡管旁的符合水準觀察窗內，若氣泡居中時，氣泡兩端的象將符合成一拋物線型，說明視線水平。若氣泡兩端的象不相符合，說明視線不水平。這時可用右手轉動 微傾螺旋使氣泡兩端的象完全符合，儀器便可提供一條水平視線，以滿足水準測量基本原理的要求。注意:氣泡左半部分的移動方向，總與右手大拇指的方向不一致。

　　(5)讀數:用十字絲，截讀水準尺上的讀數。水準儀多是倒象望遠鏡，讀數時應由上而下進行。先估讀毫米級讀數，后報出全部讀數。注意，水準儀使用步驟一定要按上面順序進行，不能顛倒，特別是讀數前的符合水泡調整， 一定要在讀數前進行。

　　3、水準儀的操作及計算方法

　　在未知兩點間，擺開三腳架，從儀器箱取出水準儀安放在三腳架上，利用三個機座螺絲調平，使圓氣泡居中，水平制動手輪是調平的，在水平鏡內通過三角棱鏡反射，水平重合，就是水平。將望遠鏡對準未知點(1)上的塔尺，讀出塔尺的讀數(后視)，把望遠鏡旋轉到未知點(2)的塔尺，讀出塔尺的讀數(前視)，記到記錄本上。

　　計算公式:兩點高差=后視-前視。個人總結計算公式為：A=B+(C-D),A=待求高程、B為已知點高程、C為前視讀數、D為后視讀數，水準儀置鏡方法總結為：“一腿悠”，即擺開三腳架---安放儀器---把水準氣泡利用一支支腿悠進氣泡圈內---利用螺旋精平---照準讀數。

　　3、水準儀的保養與維修

　　（1）水準儀是精密的光學儀器，正確合理使用和保管對儀器精度和壽命有很大的作用；

　
　?。?）避免陽光直曬，不許隨便拆卸儀器；

　?。?）儀器有故障，由公司工程部儀器管理員或修理部修理；

　?。?）每個微調都應輕輕轉動，不要用力過大；鏡片、光學片不準用手觸片；

　?。?）每次使用完后，應對儀器擦干凈，保持干燥。

　　4、水準儀檢驗與校正方法

　
　?。?）圓水準氣泡軸的檢驗與校正

　　
　　檢驗：首先進行腳螺旋的旋轉操作，讓圓水準氣泡位于儀器的中心，接著將水準儀旋轉180度，然后查看圓水準氣泡的位置是否發生變化，如果圓水準氣泡的位置發生變化，那么水準儀就需要進行校正。

　　校正：首先進行腳螺旋的轉動操作，使得圓水準氣泡位于發生偏移所產生的距離的中心，然后再使用校正針將圓水準下面的校正螺旋調整到正確的位置，校正螺旋的個數為三個，不斷進行反復操作，當圓水準氣泡不再發生偏移時，校正工作就完成了。

　?。ㄖ灰箜?xiàng)目管理人員了解發現問題，禁止私自校正儀器）

　　（2）十字絲橫絲的檢驗與校正

　　
　　首先將水準儀放在水平面上，然后使用十字絲橫絲制動一個點，接著再進行十字絲橫絲的移動操作，同時還要不停的轉動微動螺旋，這時我們要仔細觀察十字絲橫絲制動的點，當點一直保持在十字絲橫絲的上面，則不需要進行校正，如果發生移動，則需要進行校正。

　　十字絲橫絲的校正方法是：首先要將本來固定的螺絲擰開，然后旋轉十字絲環，將十字絲橫絲保持在水平位置上，旋轉的方向?yàn)閮A斜方向的反方向，最后再將三個螺絲擰緊。

　?。ㄖ灰箜?xiàng)目管理人員了解發現問題，禁止私自校正儀器）

　?。?）水準儀i角誤差的檢驗與校正

　　檢驗：普通水準儀的自檢方法可總結為：在相對平坦相距約100米，設置任意A、B倆基準點，在A、B點中間置鏡整平后，觀測其值為a1、b1；再把儀器安置在距A點5米左右，觀測其值為a2、b2。若Ha1b1=Ha2b2,則說明儀器可正常使用；否則存在ι角誤差，ι=(|Ha1b1-Ha2b2|/Dab)* ρ,其中ρ=206265＂、Dab=100米。按照測量規范要求，DS3水準儀ι<20＂時的儀器方可正常使用。否則應停止使用，交由管理員處進行統一報修。（只要求項目管理人員了解發現問題，禁止私自校正儀器）

　?。?）水準儀補償器的檢驗與校正

　　檢驗：把水準儀置平后，快速順時針旋轉后，觀察水準儀圓水準氣泡是否依舊在中心，如果還能迅速的回到中心，說明補償器正常工作。如果圓水準氣泡不能迅速回到中心或有偏離，說明補償器松動或移位，再如果圓水準氣泡就回不到氣泡中心，則說明補償器損壞，需要更換新的補償器，交由管理員處進行統一報修。（只要求項目管理人員了解發現問題，禁止私自校正儀器）

　　五、激光測距儀的基本知識及操作規程

　　1、激光測距儀的基本知識

　　激光測距儀一般采用兩種方式來測量距離：脈沖法和相位法。

　　脈沖法測距的工作原理是：測距儀發射出的激光經被測量物體的反射后又被測距儀接收，測距儀同時記錄激光往返的時間。光速和往返時間的乘積的一半，就是測距儀和被測量物體之間的距離。脈沖法測量距離的精度是一般是在+/- 1米左右。另外，此類測距儀的測量盲區一般是15米左右。

　　相位法測距的工作原理是：是通過測定調制光波經過時間后所產生的相位移量，從而求得光波所走過的路程。相位式激光測距儀以精度高、功率小、體積小和便于攜帶等特點，得以在建筑上廣泛的應用。

　　2、激光測距儀使用注意事項

　　手持式激光測距儀由于采用激光進行距離測量，無論是脈沖激光束還是相位激光束的能量均是非常集中的單色光源，所以在使用時不要用眼對準發射口直視，也不要用瞄準望遠鏡觀察光滑反射面，以免傷害人的眼睛。一定要按儀器說明書中安全操作規范進行測量。測量范圍會受光線的明暗以及目標表面的反射特性等因素影響，當在戶外或者日光強烈的環境中進行測量時，可以佩戴激光辨識鏡或者遮暗目標表面，切忌不可將儀器發射口直接對準太陽以免燒壞儀器光敏元件

　　3、激光測距儀影響測量結果的因素

　?。?）透明的表面，如玻璃、水面等；

　?。?）會反射的表面，如拋光的金屬、玻璃；

　?。?）多孔的表面，如隔離材料；

　?。?）有紋路的表面，如粗糙的灰泥墻、天然石；

　　（5）有溫差的空氣層和間接的反射

　　為避免以上因素，必要時在這些物體表面放置激光瞄準靶

　　4、激光測距儀常見故障解決方法

　?。?）激光測距儀溫度顯示圖開始閃爍無法繼續測量？

　　答：激光測距儀的溫度位于工作溫度范圍之外，（即-10°至50°），處理措施：停止工作靜待測量儀器的溫度回升到工作溫度范圍內。

　
　?。?）激光測距儀顯示屏上出現電池的顯示圖

　　答：說明電池的電壓開始減弱，需更換電池

　?。?）激光測距儀電池的顯示圖開始閃爍無法及需測量？

　　答：電池的電壓太微弱，更換電池

　　（4）激光測距儀顯示屏上出現“Error”和“-----”等提示？

　　答：原因如下：激光和目標之間的角度太狹小，目標的反射太強或太弱或者是周圍的環境太亮。

　　（5）激光測距儀的顯示屏上端出現閃爍的“Error”提示？

　　答：合并/刪減不同測量單位的測量值。

　?。?）激光測距儀測量值不準確？

　　答：目標無法正確反射如水或者玻璃，激光發射口18和接收透鏡19被遮蓋住了。

　?。?）激光測距儀測量結果不可靠？

　　答：設定了錯誤的固定參考點或是在激光的射程中存在障礙物。

　　六、水平激光投線儀的基本知識及操作規程

　　1、激光投線儀的基本知識

　　激光投線儀的基本定義：是在普通水準儀望遠鏡筒上固裝激光裝置制成的，激光裝置由氦氖激光器和棱鏡導光系統所組成

　　激光投線儀又稱激光標線儀，其原理是利用激光束通過柱透鏡或玻璃棒形成扇形激光面，投射形成水平和鉛垂激光線的儀器。

　　激光投線儀的功能：可提供1~4條水平線，1~4條垂直線。幾條垂直線間相互成90°角，垂直線在天頂相交產生一個天頂點，儀器還提供一個下對點。天頂點和下對點應在同一鉛垂線上。激光投線儀在室內測量距離可達10m。室外測量距離可達25~50m，儀器會發出調制信號，再遠處需要用接收靶接收來提高精度。使用環境溫度為常溫（-5~40°C）。

　　激光投線儀的應用：多應用于建筑施工、室內裝飾等諸多方面，代替了傳統施工中的水平管、鉛垂線等。其特點方便使用、精度高、成本低，能較大的提高工作效率，現已廣泛應用到門框、窗框、底板水平、天花板高度、墻角定位以及電梯安裝等諸多方面。

　　2、激光投線儀的操作方法

　　使用激光投線儀時，首先按照水準儀的操作方法安置、整平儀器。然后開啟電源開關，待激光器正常發射后，四周將得到水平和豎直激光十字形紅線，中線的附近將得到明亮的紅色光斑。當光斑不夠清晰時，可按激光加強鍵讓其清晰。

　　3、激光投線儀的檢測方法

　　檢測方法大致為：在墻上掛一鉛垂線，并按照其鉛垂線用墨線彈設到墻面上，用鋼尺量距、勾股定理算出垂直于豎線的水平線，再把激光投線儀安置在距離墻面5米的位置整平后，打開激光投線儀的水平和豎直激光發射開關，發射出的水平和豎直激光十字形紅線與墻面上彈設的十字形墨線對比，如果水平與豎直誤差均≤±1mm，則說明其儀器精度滿足施工要求，反之說明儀器要送檢到儀器檢測中心作維修處理。

　　4、激光投線儀常見故障解決方法

　　（1）激光投線儀開機無激光線？

　　答：原因1、有電池電量弱或則沒安裝電池；2、激光頭損壞；3、是線路板電線脫焊

　　解決辦法：聯系公司儀器管理員現場解決問題，如果不能現場修復就應立即更換，由公司儀器管理員負責儀器的維修工作。

　　七、激光鉛垂儀的基本知識及操作規程

　　1、激光鉛垂儀的基本知識

　　激光鉛垂儀定義：是指借助儀器中安置的高靈敏度水準管或水銀盤反射系統，將激光束導至鉛垂方向用于進行豎向準直的一種工程測量儀器。

　　激光鉛垂儀是一種專用的鉛直定位儀器。適用于高層建筑物、煙囪及高塔架的鉛直定位測量。

　　激光鉛垂儀的基本構造主要由氦氖激光管、精密豎軸、發射望遠鏡、水準器、基座及激光電源等部分組成。

　　激光器通過兩組固定螺釘固定在套筒內。激光鉛垂儀的豎軸是空心筒軸，兩端有螺扣，上、下兩端分別與發射望遠鏡和氦氖激光器套筒相連接，二者位置可對調，構成向上或向下發射激光束的鉛垂儀。儀器上設置有兩個互成90?的管水準器，儀器配有專用激光電源。

　　2、激光鉛垂儀投測軸線的操作方法

　?。?）在首層軸線控制點上安置激光鉛垂儀，利用激光器底端所發射的激光束進行對中，通過調節基座整平螺旋，使管水準器氣泡嚴格居中；

　　（2）在上層施工樓面預留孔處，放置接受靶；

　　（3）接通激光電源，啟動激光器發射鉛直激光束通過發射望遠鏡調焦，使激光束會聚成紅色耀目圓點光斑，分別在0°、90°、180°、270°四個方位投射到接受靶上，其交叉點的連接點即為軸線控制點在該樓面上的投測點。

　　3、激光鉛垂儀預留洞的注意事項

　　
　?。?）平時預留投測孔洞應用蓋板封堵，防止墜物傷人；

　　（2）激光鉛垂儀支放后，在其上方設擋板，防止墜物損害儀器，擋板在使用時方可撤除；

　　（3）結構封頂后，預留孔洞植筋后澆灌砼封堵。

　　4、激光鉛垂儀投點偏差大的原因及防治措施

　　（1）原因分析：

　　 1)、首層結構平面上軸線控制點精度不能保證；

 　　2)、儀器未調置好或儀器自身未校核好；

　　3)、未消除豎軸不垂直于水平軸產生的誤差。

　?。?）防治措施：

　　1)首層樓面上的軸線控制網點必須要保證精度，預埋鋼板上的投測點要校核無誤后刻上“+”字標識。在澆筑上升的各層混凝土?xí)r，必須在相應的位置預留 200mm×200mm 與首層樓面控制點相對應的孔洞，保證能使激光束垂直向上穿過預留孔。

     2)為保證軸線控制點的準確性，在首層控制點上架設激光鉛垂儀，調整儀器對中，嚴格整平后方可啟動電源，使激光器發射出可見的紅色光束。光斑通過結構板面對應的預留孔洞，顯示在蓋著的激光接收靶，將儀器水平轉0°、90°、180°、270°四個方位投射到接受靶上，其交叉點的連接點即為軸線控制點在該樓面上的投測點。（其激光在接收靶上旋轉的直徑≤10mm）

     3)為了消除豎軸不垂直水平軸產生的誤差，需繞豎軸轉動照準部，讓水平度盤分別在0°、90°、180°、270°四個位置上，觀察光斑變動位置并作標記，若有變動、其變動的位置成十字的對稱型，對稱連線的交點即為精確的鉛垂儀正中點。

　　八、回彈儀的基本知識及操作規程

　　1、回彈儀的基本知識

　?。?）回彈儀法檢測砼強度的術語

　　測區：是檢測構件砼強度時的一個檢測單元；

　　測點：測區內的一個回彈檢測點；

　　測區砼強度換算值：由測區的平均回彈值和碳化深度值通過測強曲線或測區強度換算表得到的測區現齡期砼強度值；

　　砼強度推定值：相應于強度換算值總體分布中保證率不低于95%的構建中的砼強度值。

　?。?）回彈儀的技術要求

　　回彈儀可分為數字式和指針直讀式，應具有產品合格證及計量檢定證書，還應在回彈儀的明顯位置上標注名稱、型號、制造廠名或商標、出廠編號等；

　　回彈儀除應符合現行國家標準《回彈儀>GB/T9138的規定外，尚應符合下列規定：

　　1）水平彈擊時，在彈擊錘脫鉤瞬間，回彈儀的標稱能量應為2.207J；

　　2）在彈擊錘與彈擊桿碰撞的瞬間，彈擊拉簧應處于自由狀態，且彈擊錘起跳點應位于指針指示刻度尺上的“0”處；

　　3）在洛氏硬度HRC為60±2的鋼砧上，回彈儀的率定值應為80±2；

　　4）數字式回彈儀應帶有指針直讀示值系統；數字顯示的回彈值與指針直讀示值相差不應超過1；

　　5）回彈儀使用時的環境溫度應在-4~40℃。

　?。?）回彈儀的基本原理

　　用彈簧驅動重錘，重錘以恒定的動能撞擊與混凝土表面垂直接觸的彈擊桿，使局部混凝土發生變形并吸收一部分能量，另一部分能量轉化為重錘的反彈動能，當反彈動能全部轉化成勢能時，重錘反彈達到最大距離，儀器將重錘的最大反彈距離以回彈值的名義顯示出來。

　　數顯混凝土回彈儀用以測試混凝土的抗壓強度，是現場檢測用的最廣泛的混凝土抗壓強度無損檢測儀器。這是獲取混凝土質量和強度的最快速、最簡單和最經濟的測試方法。

　?。?）回彈儀的檢定

　　1）回彈儀的檢定周期為半年，當回彈儀具有下列情況之一時，應由法定計量檢定機構按現行行業標準《回彈儀》JJG817進行檢定：a、新回彈儀啟用前；b、超過檢定有效期限；c、數字式回彈儀與數字式顯示的回彈值與指針直讀示值相差不大1；d、經保養后，在鋼砧上的率定值不合格；e、遭受嚴重撞擊或其他損害；

　　2）回彈儀的率定試驗應符合下列規定：a、率定試驗應在室溫為5~35℃的條件下進行；b、鋼砧表面應干燥、清潔，并應穩固地平放在鋼度大的物體上；c、回彈值應取連續向下彈擊三次的穩定回彈結果的平均值；d、率定試驗應分四個方向進行，且每個方向彈擊前，彈擊桿應旋轉90°，每個方向的回彈平均值應為80±2；

　　3）回彈儀率定試驗所用的鋼砧應每2年送授權計量檢定機構檢定或校準。

　?。?）回彈儀的保養

　　1）當回彈儀存在下列情況之一時，應進行保養：a、回彈儀彈擊超過2000次；b、在鋼砧上的率定值不合格；c、對檢測值有懷疑。

　　2）回彈儀的保養應按下列步驟進行：a、先將彈擊錘脫鉤，取出機芯，然后卸下彈擊桿，取出里面的緩沖壓簧，并取出彈擊錘、彈擊拉簧和拉簧座；b、清潔機芯各零部件，并應重點清理中心導桿、彈擊錘和彈擊桿的內孔及沖擊面。清理后應在中心導桿上薄薄涂抹鐘表油，其他零部件不得抹油；c、清理機殼內壁、卸下刻度尺，檢查指針，其摩擦力應為0.5~08N；d、對于數字式回彈儀，還應按產品要求的維護程序進行維護；e、保養時，不得旋轉尾蓋上定位緊固的調零螺絲，不得自制或更換零部件；f、保養后應進行回彈儀的率定試驗規定進行率定。

　　3）回彈儀使用完畢，應使彈擊桿伸出機殼，并應清除彈擊桿、桿前端球面以及刻度尺表面和外殼上的污垢。塵土?；貜梼x不用時，應將彈擊桿壓入機殼內，經彈擊后按下按鈕，鎖住機芯，然后裝入儀器箱。儀器箱應平放在干燥陰涼處。當數字式回彈儀長期不用時，應取出電池。

　　2、回彈儀檢測的一般規定

　?。?）采用回彈法檢測砼強度時宜具備以下資料：a、工程名稱、設計單位、施工單位；b、構件名稱、數量及砼類型、強度等級；c、水泥安定性、外加劑、摻合料品種、砼配合比等；d、施工模板、砼澆筑、養護情況及澆注日期等；e、必要的設計圖紙和施工記錄；f、檢測原因。

　?。?）回彈儀檢測前后，均應在鋼砧上做率定試驗，其回彈回彈平均值應為80±2。

　?。?）砼強度可按單個構件或批量進行檢測：對于砼生產工藝,強度等級相同，原材料、配合比、養護條件基本一致且齡期相近的一批同類構件的檢測應采用批量檢測。按批量進行檢測時，應隨機抽取構件，抽檢數量不宜少于同批構件總數的30%且不宜少于10件。當檢驗批構件數量大于30個時，抽樣構件數量可適當調整，并不得少于國家現行有關標準規定的最少抽樣數量。

　　(4)單個構件的檢測應符合下列規定：a、對于一般構件，測區數不宜少于10個，當受檢構件數量大于30個，且不需提供單個構件推定強度或受檢構件某一方向尺寸不大于4.5m、另一方向尺寸不大于0.3m時，每個構件的測區數量可適當減少，但不應少于5個；b、相鄰兩側去的間距不應大于2m，測區離構件端部或施工邊緣的距離不宜大于0.5m，且不宜小于0.2m。c、測區宜選在能使回彈儀處于水平方向的砼澆筑側面，當不能滿足這一要求時，也可選在使回彈儀處于非水平方向的砼澆筑表面或地面；d、測區宜布置在構件的兩個對稱的可測面上，當不能布置在對稱的可測面上時，也可布置在同一可測面上，且應均勻分布。在構件的重要部位及薄弱部位應布置測區，并應避開預埋件；e、測區應在200*200mm區域內，其面積不宜大于0.04m2；f、測區表面應為砼原漿面，并應清潔、平整，不應有疏松層、浮漿、油垢、涂層以及蜂窩、麻面；f、對于彈擊時產生顫動的薄壁、小型構件，應進行固定。

　?。?）測區應標有清晰的編號。并宜在記錄紙上繪制測區布置示意圖和描述外觀質量情況。

　　3、回彈儀值測量操作方法

　　1）將彈擊桿始終垂直頂住混凝土的表面，緩慢輕壓儀器，使按鈕松開，放松壓力時彈擊桿伸出，掛鉤掛上彈擊錘；

　　2）使儀器軸線始終垂直于混凝土的表面并緩慢均勻施壓，待彈擊錘脫鉤沖擊彈擊桿后，彈擊錘回彈帶動指針向后移動至某一位置時，指針塊上的示值刻線在刻度尺上示出一定數值即為回彈值；

　　3）使儀器機芯繼續頂住混凝土表面讀數并記錄回彈值。如條件不利于讀數，可按下按鈕，鎖住機芯，將儀器移至它處讀數；

　　4）每一測區應為200*200mm內均勻分布讀取16個回彈值，每一測點的回彈讀數應精確至1，測點宜在測區范圍內均勻分布，相鄰兩側點的凈距離不宜小于20mm；測點距外露鋼筋、預埋件的距離不宜小于30mm；測點不應分布在氣孔或外露石子上，同一測點應只彈擊一次。

　　4、碳化深度值測量方法

　　回彈值測量完畢后，應在有代表的測區內測量碳化深度值，側點數不應少于構件側區屬的30%，應取其平均值作為該構件每個測區的碳化深度值。當碳化深度值極差大于2.0mm時，應在每一測區分別測區內分別測量碳化深度值。

　　碳化深度值的測量應符合下列規定：

　　1）可采用工具在測區表面形成直徑為15mm的孔洞，去深度應大于砼的碳化深度；

　　2）應清除孔洞中的粉末和碎屑，且不得用水擦洗；

　　3）應采用濃度為1%~2%的酚酞酒精溶液滴在孔洞內壁的邊緣處，當已碳化與為碳化界限清晰時，應采用碳化深度測量儀測量已碳化與為碳化砼交界面到砼表面的垂直距離，并應測量3次，每次讀數應精確至0.25mm；

　　4）應取三次測量的平均值作為檢測結果，并應精確至0.5mm。

　　5、回彈法砼強度的計算

　　構件測區砼強度換算值，可按本規程所求得的平均回彈值及按本規程所求得的平均碳化深度值，由本規程如下附表查詢或計算得出。

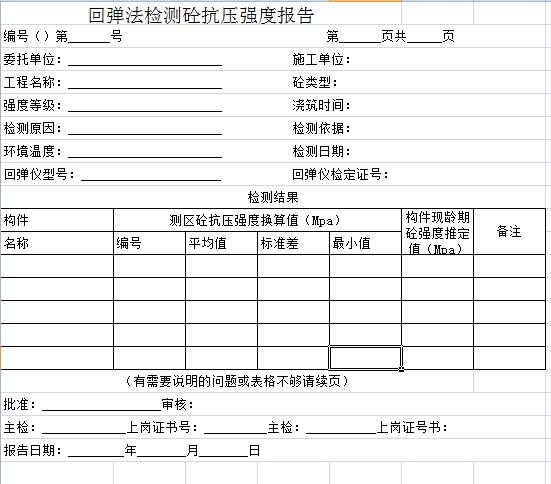

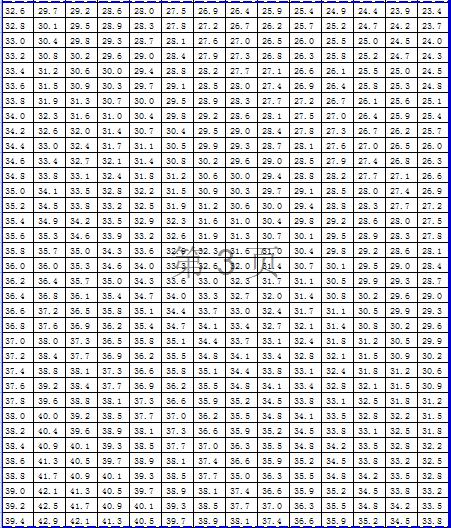

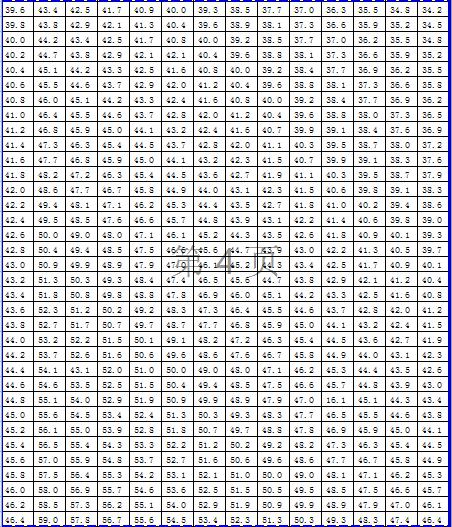

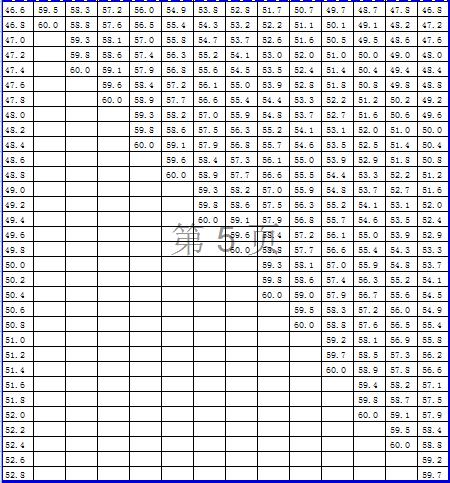

　　1）用查詢法按下表直接得出測區內砼強度換算值：

　　2）測區內砼強度換算值計算方法

　　1）在200*200mm區域內用回彈儀測定16個回彈值，去掉3各最大值和3各最小值，剩余10個回彈值計算其平均值。

　　2）再用砼碳化深度的測碳方法（1）測量出碳化深度值，在根據碳化深度修正系數表找出其碳化深度值與計算出的回彈值平均值的對應修正系數。

　　3）得出測區內砼強度換算值=10個回彈值平均值*碳化后的修正系數（查詢回彈儀出廠修整系數表）

　　6、《回彈法檢測砼抗壓強度技術規程》JGJ/T23新規技術要求：結構實體砼回彈+取芯法強度檢驗。

　　檢驗方法：采用回彈+取芯法進行結構實體砼強度檢驗時，先確定回彈檢測試件，并根據回彈結果選擇取芯構件。

　　回彈檢測構件選取的原則和數量：選取回彈檢測構件時，先確定柱、梁、墻、樓板的總數量（每間樓板按一個構件計），再根據總數量確定抽樣數量。對于尺寸較小的構件，鉆芯的難度較大，且對構件有一定的損傷，故一般不進行取芯試驗。

　　回彈測區的布置，還應綜合考慮后續取芯對結構安全及取芯操作的影響，避開不宜或無法鉆取芯樣的部位。

　　考慮到回彈檢測時，砼的齡期較短，故不考慮碳化對檢測的影響。

　　在確定取芯位置時，對每個構件5各測區中的最小測區平均回彈值進行排序，排序中的3各最小值對應的測區即為取芯位置，每個測區各鉆取一個芯樣。當測區位于鋼筋較密的部位時，可采用直徑為70mm的芯樣。

　　九、建筑工程檢測尺的工具分類

　　1）2m垂直檢測尺（俗稱：靠尺），2）對角檢測尺，3）內外直角檢測尺（俗稱：陰陽角檢測尺），4）15mm楔形塞尺，5）檢測鏡，6）百格網，7）15m卷線器，8）25g響鼓錘，9）10g鋼針小錘。

　　1、垂直檢測尺的用途

　　垂直度檢測、平整度檢測、水平度檢測。其規格：2000*55*25 測量范圍，±14/2000 精度，誤差0.5。

　　1）垂直度檢測的使用方法：檢測尺為可展式結構，合攏長1米，展開長2米。用于1米檢測時，推下儀表蓋?；顒愉N推鍵向上推，將檢測尺左側面靠緊被測面，(注意:握尺要垂直，觀察紅色活動銷外露3-5毫米，擺動靈活即可。)待指針自行擺動停止時，直讀指針?biāo)缚潭认滦锌潭葦?shù)值，此數值即被測面1米垂直度偏差，每格為1毫米。2米檢測時，將檢測尺展開后鎖緊連接扣，檢測方法同上，直讀指針?biāo)干闲锌潭葦?shù)值，此數值即被測面2米垂直度偏差，每格為1毫米。如被測面不平整，可用右側上下靠腳(中間靠腳旋出不要)檢測。

　　2）平整度檢測:檢測尺側面靠緊被測面，其縫隙大小用15mm契形塞尺檢測，其數值即平整度偏差。

　　3）水平度檢測:檢測尺側面裝有水準管，可檢測水平度，水準管水泡在水準管中心即為水平，用法同普通水平尺。

　　2、對角檢測尺

　　檢測方形物體兩對角線長度對比的偏差值。

　　使用方法：檢測尺為3節伸縮式結構，中節尺設3擋刻度線。檢測時，大節尺推鍵應鎖定在中節尺上某擋刻度線"0"位，將檢測尺兩端尖角頂緊側對角的頂點，固緊小節。檢測另1對角線時，松開大節尺推鍵，檢測后再固緊目測推鍵上的刻度所指的數值，此數值就是該物體上兩對角線長度比的偏差值(單位:mm)。檢測尺小節尺頂端備有M6螺栓，可裝楔形塞尺、活動錘頭、便于高處檢測使用。

　　3、內外角檢測尺

　　檢測物體上內外(陰陽)直角的偏差。

　　使用方法：將推鍵向左推，拉出活動尺，旋轉270度即可檢測，檢測時主尺及活動尺都應該緊靠被測面，指針?biāo)缚潭扰茢?shù)值既被測面130mm長度的直角偏差，每格為1mm。該尺在檢測后離開被檢測物體時，指針?biāo)笖?shù)值不會變動，檢測后可將檢測尺拿到明亮處看清數值。

　　4、楔形塞尺

　　用來檢查平整度、水平度、縫隙等，還可以直接檢查門窗縫的大小。

　　使用方法：將游碼推到尺頂部，手握塑料柄，將頂部插入被檢測縫隙中，插緊后退出，讀取游碼刻度。

　　5、檢測鏡

　　用來檢測物體的上冒頭背面彎曲肉眼不易直接看到的地方，手柄處有M6螺孔，可裝在伸縮桿或?qū)菣z測尺上，以便于高處檢測。

　　6、百格網

　　用于標準磚砌體灰漿飽滿程度的檢查。

　　使用方法：1、外觀檢查，打開百格網，觀察有無缺角損壞，分格線是否滿足規定要求；2、外形尺寸、分格線小燕用標準鋼尺或游標卡尺分別張亮百格網的看度、長度并讀數記錄，再用尺身放置在器具平面上核對模數線記錄。檢測面積等同于標準磚240*115mm，其上均布100小格，專用于測定砌磚砂漿的飽滿度，一般要求砂漿的飽滿度≥80%。在墻上撬一塊磚把網放在上面，數有砂漿的格子是多少就可以。

　　7、卷線器

　　主要用來檢測磚墻砌體的灰縫、踢腳線等。

　　使用方法：檢測時，拉緊兩端絲線，放在被測處，目測觀察對比。使用完畢后用卷線手柄順時針旋轉，將絲線收入盒內，鎖上方扣。

　　8、響鼓錘使用方法

　　輕輕敲打抹灰后的墻面，可以判斷墻面的空鼓程度及沙灰與磚水泥凍結的粘合質量。

　　9、鋼針小錘使用方法

　　小錘輕輕敲打馬賽克瓷磚，可以判斷空鼓程度及粘合質量。拔出塑料手柄，里面是剪頭鋼針鋼針向被檢物上戳幾下，可探擦出多孔板縫隙，磚縫等砂漿是否飽滿。
